Slangen: joysticks (stuurdruk)
5.04 · TAIKON KT18 Pro (D722)

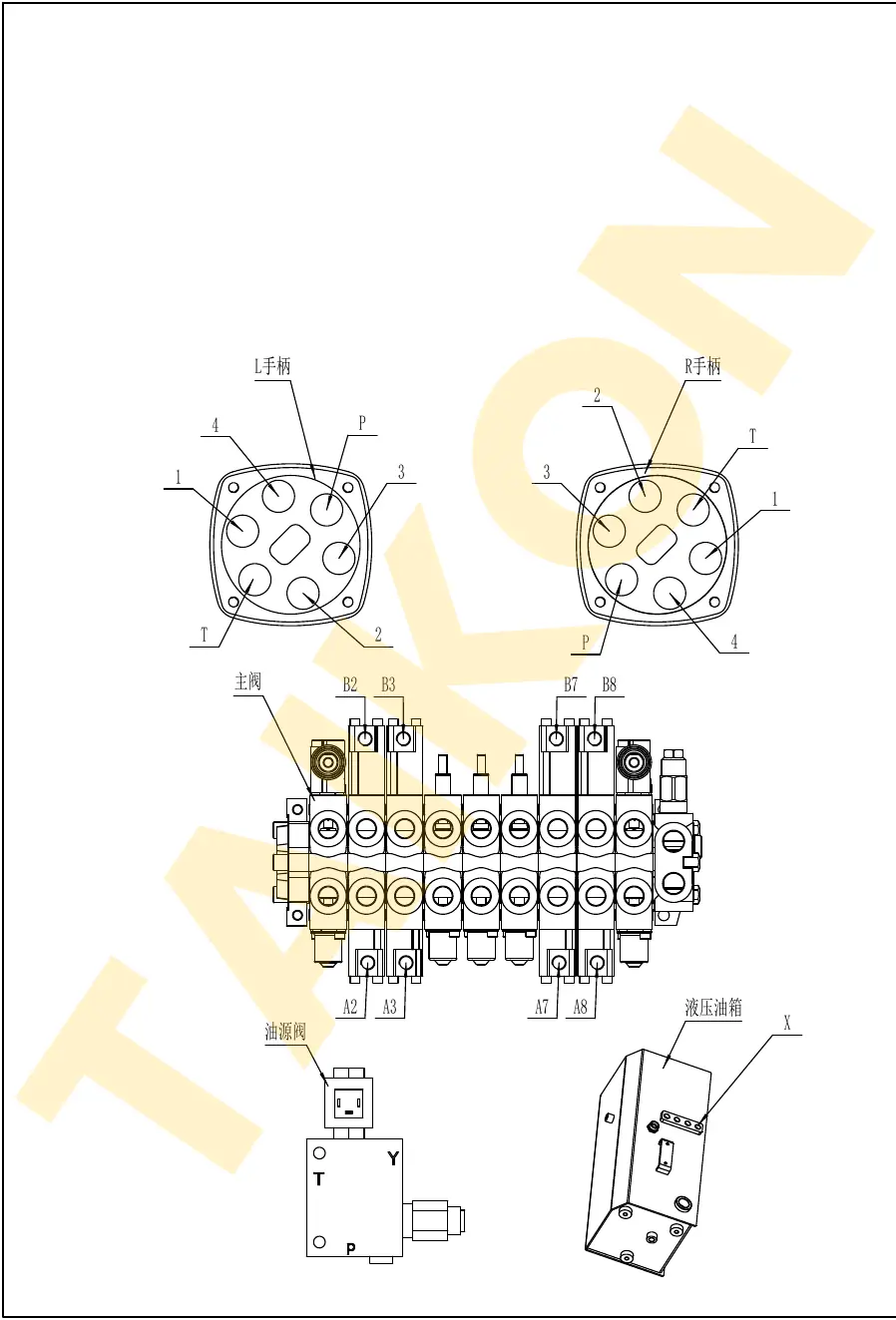

Tik op een aansluiting (bijv. B6) om de slang en koppelingen te vinden. De nummers in de tekening zijn posities van slangen en koppelingen uit de tabellen hieronder.
Hydraulische slangen
Slangen worden op maat gemaakt. Vermeld de route en het serienummer in de opmerking bij de aanvraag.
| Pos. | Route | Lengte, mm | Slang | Aansluitingen | Aantal |
|---|---|---|---|---|---|
| 1 | Y-P | 1850 | Φ5 pilot | 14H Straight / 14H Slant · L | 1 |
| 2 | Y-P | 1480 | Φ5 pilot | 14H Straight / 14H Bend · R | 1 |
| 3 | T-4 | 1800 | Φ5 pilot | 14H Straight / 14H Slant · L | 1 |
| 4 | T-4 | 1180 | Φ5 pilot | 14H Straight / 14H Bend · R | 1 |
| 5 | B8-3 | 1430 | Φ5 pilot | 14H Straight / 14H Bend · R | 1 |
| 6 | A8-1 | 1115 | Φ5 pilot | 14H Straight / 14H Bend · R | 1 |
| 7 | B7-2 | 1480 | Φ5 pilot | 14H Straight / 14H Bend · R | 1 |
| 8 | A7-4 | 1115 | Φ5 pilot | 14H Straight / 14H Bend · R | 1 |
| 9 | B2-3 | 1850 | Φ5 pilot | 14H Straight / 14H Slant · L | 1 |
| 10 | B3-4 | 1850 | Φ5 pilot | 14H Straight / 14H Slant · L | 1 |
| 11 | A2-1 | 1400 | Φ5 pilot | 14H Straight / 14H Slant · L | 1 |
| 12 | A3-2 | 1400 | Φ5 pilot | 14H Straight / 14H Slant · L | 1 |
Koppelingen
| Pos. | Zijde A | Zijde B |
|---|---|---|
| 1 | Y: 1CB-14-04 + BC-14 | P: 1CG-14-04JIS; P.S. L |
| 2 | Y: 1CB-14-04 + BC-14 | P: 1CG-14-04JIS; P.S. R |
| 3 | T: 1CG-14-04JIS | X: 1CM-14 + CC-14; P.S. L |
| 4 | T: 1CG-14-04JIS | X: 1CM-14 + CC-14; P.S. R |
| 5 | B8: 1CB-14-04(L27) | 3: 1CG-14-04JIS; P.S. R |
| 6 | A8: 1CB-14-04(L27) | 1: 1CG-14-04JIS; P.S. R |
| 7 | B7: 1CB-14-04(L27) | 2: 1CG-14-04JIS; P.S. R |
| 8 | A7: 1CB-14-04(L27) | 4: 1CG-14-04JIS; P.S. R |
| 9 | B2: 1CB-14-04(L27) | 3: 1CG-14-04JIS; P.S. L |
| 10 | B3: 1CB-14-04(L27) | 4: 1CG-14-04JIS; P.S. L |
| 11 | A2: 1CB-14-04(L27) | 1: 1CG-14-04JIS; P.S. L |
| 12 | A3: 1CB-14-04(L27) | 2: 1CG-14-04JIS; P.S. L |
