Smeerleidingen
5.11 · TAIKON KT16 Pro

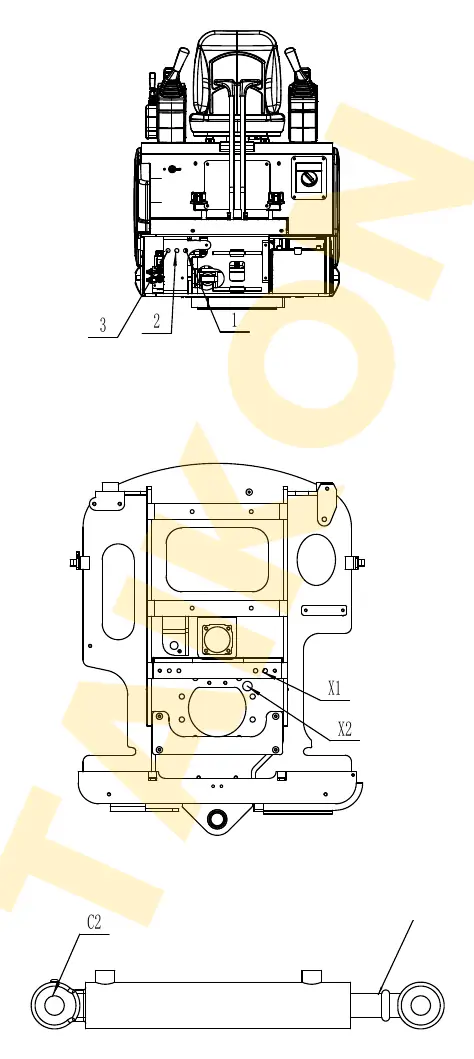

Tik op een aansluiting (bijv. B6) om de slang en koppelingen te vinden. De nummers in de tekening zijn posities van slangen en koppelingen uit de tabellen hieronder.
Hydraulische slangen
Slangen worden op maat gemaakt. Vermeld de route en het serienummer in de opmerking bij de aanvraag.
| Pos. | Route | Lengte, mm | Slang | Aansluitingen | Aantal |
|---|---|---|---|---|---|
| 1 | 1 | 820 | 6-1 | 14H Angled / grease nipple | 1 |
| 2 | 2 | 840 | 6-1 | 14H Angled / grease nipple | 1 |
| 3 | 3 | 810 | 6-1 | 14H Straght / grease nipple | 1 |
Koppelingen
| Pos. | Zijde A | Zijde B |
|---|---|---|
| 1 | 1: Butter Joint | X2: 1CM14-10 |
| 2 | 2: Butter Joint | X1: 1CM14-10 |
| 3 | 3: Butter Joint | C2: 1CM-14 |
