Schläuche: Steuerblock
5.03 · TAIKON KT16 Pro

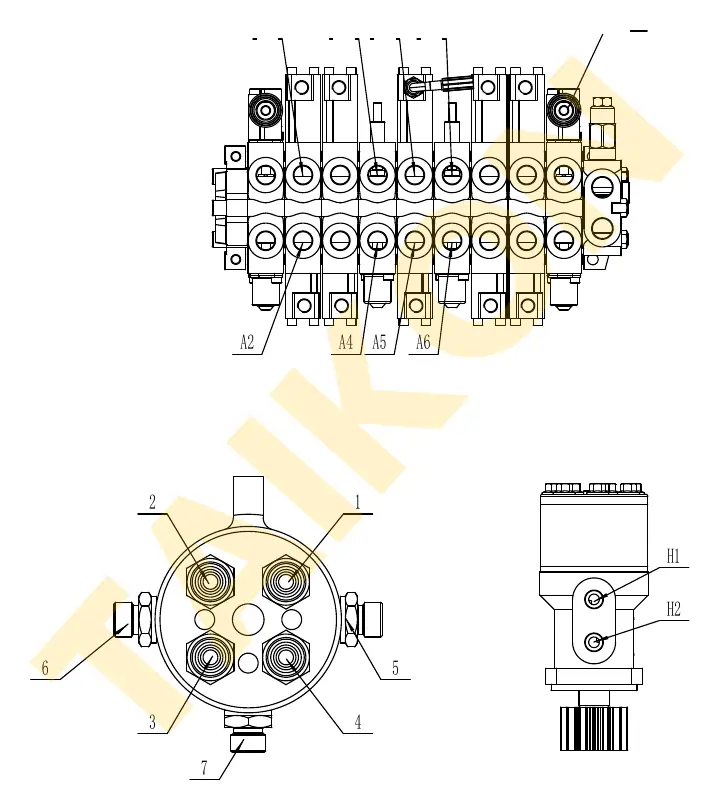

Tippen Sie auf eine Anschlussbezeichnung (z. B. B6), um Schlauch und Verschraubungen zu finden. Die Nummern in der Zeichnung sind Positionen der Schläuche und Verschraubungen aus den Tabellen unten.
Hydraulikschläuche
Schläuche werden nach Maß gefertigt. Geben Sie Leitungsweg und Seriennummer im Kommentar der Anfrage an.
| Pos. | Weg | Länge, mm | Schlauch | Anschlüsse | Menge |
|---|---|---|---|---|---|
| 1 | B2-H1 | 460 | 6-2 | 14H Straight / 14H Bend | 1 |
| 2 | A2-H2 | 400 | 6-2 | 14H Straight / 14H Bend | 1 |
| 3 | B4-1 | 435 | 8-2 | 16H Straight / 16H Angled | 1 |
| 4 | A4-2 | 415 | 8-2 | 16H Straight / 16H Angled | 1 |
| 5 | A6-4 | 415 | 8-2 | 16H Straight / 16H Angled | 1 |
| 6 | B6-3 | 435 | 8-2 | 16H Straight / 16H Angled | 1 |
| 7 | B5-7 | 550 | 6-2 | 14H Straight / 14H Bend | 1 |
| 8 | A5-6 | 470 | 6-2 | 14H Straight / 14H Bend | 1 |
Verschraubungen
| Pos. | Seite A | Seite B |
|---|---|---|
| 1 | B2: 1CM14-20 + 2C9-14 | H1: 1CM14-18 |
| 2 | A2: 1CM14-20 + 2C9-14 | H2: 1CM14-18 |
| 3 | B4: 1CM14-20 + 2C9-14 | 1: 1CB16-04 |
| 4 | A4: 1CM14-20 + 2C9-14 | 2: 1CB16-04 |
| 5 | A6: 1CM14-20 + 2C9-14 | 4: 1CB16-04 |
| 6 | B6: 1CM14-20 + 2C9-14 | 3: 1CB16-04 |
| 7 | B5: 1CM14-20 + 2C9-14 | 7: 1CB14-04 |
| 8 | A5: 1CM14-20 + 2C9-14 | 6: 1CB14-04 |
