Schläuche: Absperrventile
5.05 · TAIKON C12

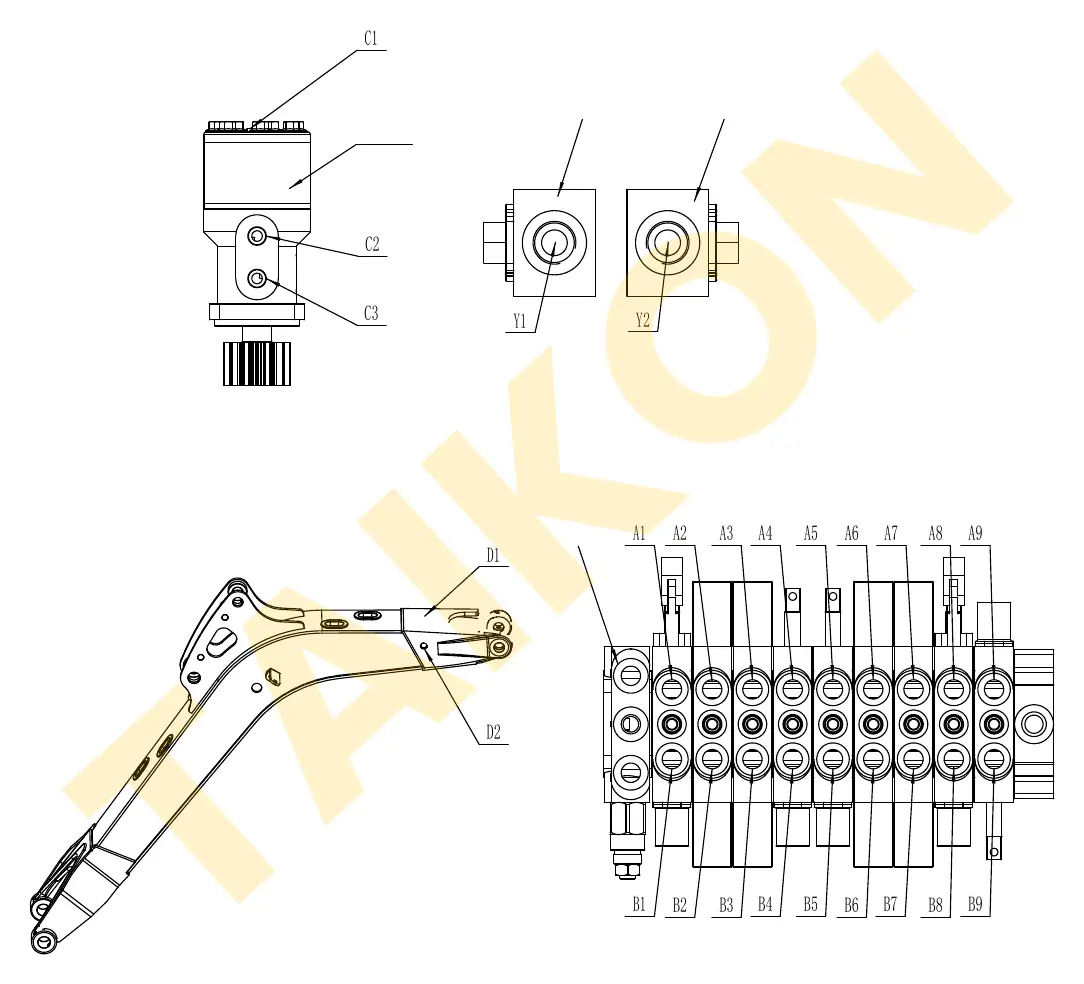

Tippen Sie auf eine Anschlussbezeichnung (z. B. B6), um Schlauch und Verschraubungen zu finden.
Hydraulikschläuche
Schläuche werden nach Maß gefertigt. Geben Sie Leitungsweg und Seriennummer im Kommentar der Anfrage an.
| Pos. | Weg | Länge, mm | Schlauch | Anschlüsse | Menge |
|---|---|---|---|---|---|
| 1 | B2-C2 | 490 | 6I | G3/8Q / 14H Straight | 1 |
| 2 | A2-C3 | 600 | 6I | 14H Bend / 14H Straight | 1 |
| 3 | A1-D1 | 2360 | 6I | 14H Bend / 14H Straight · Schutzschlauch | 1 |
| 4 | B1-D2 | 2330 | 6I | G3/8Q / 14H Straight · Schutzschlauch | 1 |
| 5 | D1-Y1 | 670 | 6I | 14H Bend / 14H Straight · Knickschutzfeder | 1 |
| 6 | D2-Y2 | 670 | 6I | 14H Bend / 14H Straight · Knickschutzfeder | 1 |
Verschraubungen
| Pos. | Seite A | Seite B |
|---|---|---|
| 1 | B2: S720B-06 | C2: 1CM-14-18 |
| 2 | A2: 1CB-14-06 | C3: 1CM-14-18 |
| 3 | A1: 1CB-14-06 | D1: 6C9-14LN |
| 4 | B1: S720B-06 | D2: 6C9-14LN |
| 5 | D1: 6C9-14LN | Y1: 1CB-14-06 + 9C-14 |
| 6 | D2: 6C9-14LN | Y2: 1CB-14-06 + 9C-14 |
