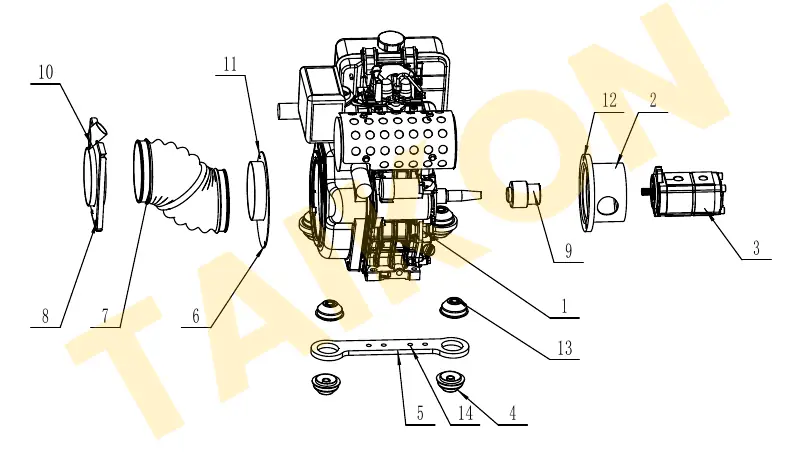

Motor
1.04 · TAIKON C12 · 14 Positionen
Tippen Sie auf eine Nummer in der Zeichnung, um das Teil in der Liste zu finden.
ist in der Zeichnung dargestellt, fehlt aber in der Teileliste des Werks. Senden Sie uns eine Anfrage — wir ermitteln das Teil. Ersatzteilanfrage →
| Pos. | Bezeichnung / Teilenr. | Menge | |
|---|---|---|---|
| 1 | MotorTK-11-0014 | 1 | |
| 2 | Elastische Kupplung (Motor – Pumpe)TK-11-0008 | 1 | |
| 3 | ZahnradpumpeTK-31-0018 | 1 | |
| 4 | Motorlager (Gummipuffer)TK-11-0002 | 8 | |
| 5 | Motorhalteplatte (geschweißt)TK-11-0009 | 2 | |
| 6 | MontageplatteTK-62-0068 | 1 | |
| 7 | Wellschlauch (Faltenbalg)TK-13-0009 | 1 | |
| 8 | Halter AnsaugrohrTK-62-0172 | 1 | |
| 9 | Elastische Kupplung (Motor – Pumpe)TK-11-0008 | 1 | |
| 10 | SchlauchschelleTK-81-0040 | 2 | |
| 12 | Sechskant-Flanschschraube M6×12TK-81-0019 | 4 | |
| 14 | Sechskant-Flanschschraube M8×20TK-81-0014 | 6 | |
| 4 | Sechskantschraube M12×100TK-81-0083 | 4 | |
| 7 | Sechskant-Flanschschraube M10×40TK-81-0038 | 4 |
