Schläuche: Hydrauliktank
5.02 · TAIKON C10 · 2 Positionen

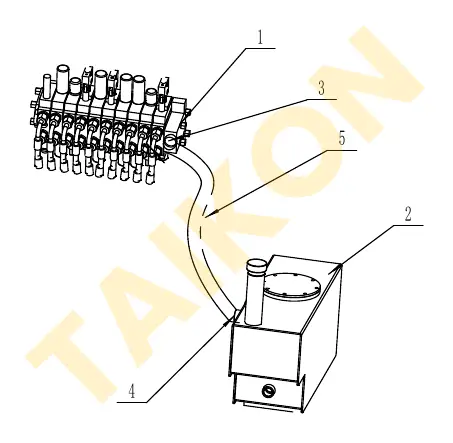

Tippen Sie auf eine Anschlussbezeichnung (z. B. B6), um Schlauch und Verschraubungen zu finden. Die Nummern in der Zeichnung sind Positionen der Schläuche und Verschraubungen aus den Tabellen unten.
| Pos. | Bezeichnung / Teilenr. | Menge | |
|---|---|---|---|
| 1 | HauptsteuerventilTK-31-0012 | 1 | |
| 2 | HydrauliköltankTK-63-0010 | 1 |
Hydraulikschläuche
Schläuche werden nach Maß gefertigt. Geben Sie Leitungsweg und Seriennummer im Kommentar der Anfrage an.
| Pos. | Weg | Länge, mm | Schlauch | Anschlüsse | Menge |
|---|---|---|---|---|---|
| 5 | 600 | 13I | 22H Straight / 22H Skew · Schutzschlauch | 1 |
Verschraubungen
| Pos. | Seite A | Seite B |
|---|---|---|
| 3 | 1CB-22-08 | |
| 4 | 1CM-22-26 |
